噴霜現(xiàn)象是品質(zhì)人員和生產(chǎn)現(xiàn)場極為頭疼的問題之一。它不僅影響產(chǎn)品外觀，還可能降低力學性能、導致脫模困難，甚至引發(fā)客戶投訴與退貨。本文將深入探討噴霜的成因、常見物質(zhì)、排查方法及預防措施，助力生產(chǎn)現(xiàn)場有效控制噴霜問題。新能源電池橡膠橡膠密封



一、噴霜是什么？為什么這么“難纏”？

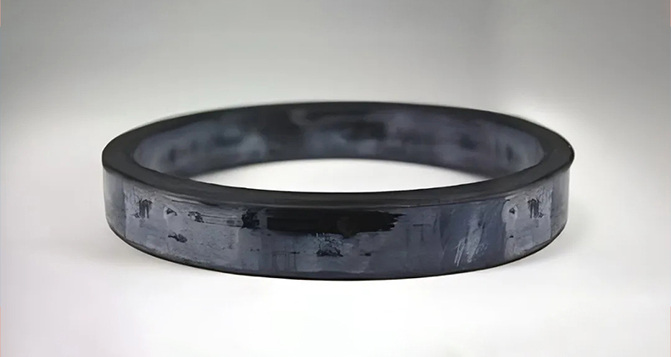

噴霜（Blooming/Frosting）是指橡膠中某些成分因分散不良、超出溶解限或遷移等原因，從膠料內(nèi)部遷移到表面，在常溫下析出形成白色或淡黃色粉末、結(jié)晶或油狀物的現(xiàn)象。按現(xiàn)象可分為以下三類：



結(jié)晶型噴霜：如硬脂酸、氧化鋅等粉末析出，常呈白色薄霜狀。



遷移型噴霜：如軟化劑、增塑劑溢出表面，有時形成油漬。橡膠墊圈型號



冷凝型噴霜：在溫差變化劇烈時，膠料中濕氣冷凝，促使某些易噴物遷移。汽車連接器硅膠密封件

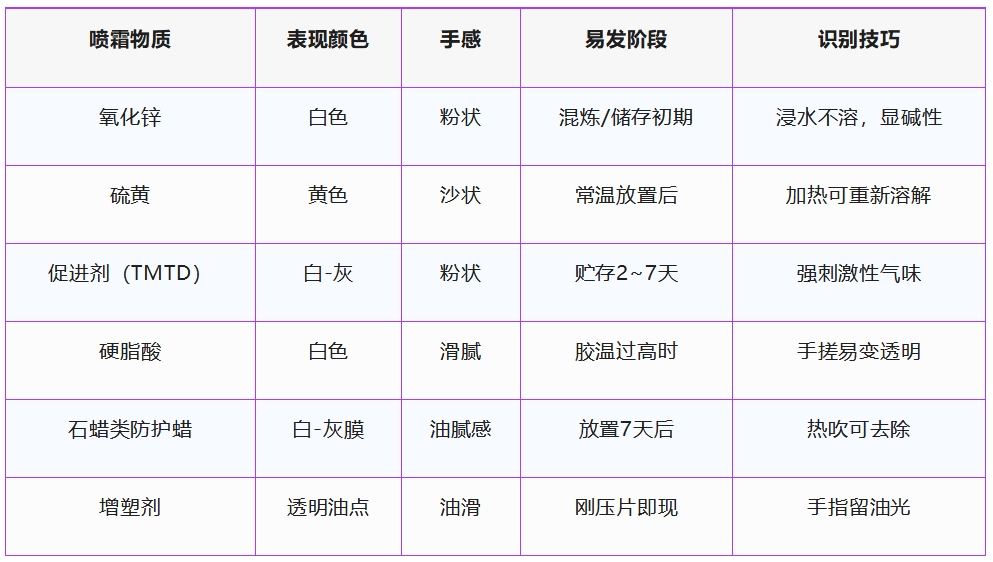

二、噴霜常見物質(zhì)及識別特征





現(xiàn)場可通過簡單的酒精擦拭+熱風加熱或水洗測試來初步判斷噴霜物質(zhì)種類。



三、噴霜的六大根本原因分析與排查建議



1. 添加劑超量 → 超出飽和溶解度



典型表現(xiàn)：剛混煉完就開始噴，或者24小時內(nèi)迅速出現(xiàn)大量析出。



主要物質(zhì)：氧化鋅、硬脂酸、硫黃、促進劑、石蠟、油類。



排查要點：



查配方中是否有“堆料”現(xiàn)象。



檢查是否有新增原料未評估溶解性。密封橡膠硅膠材料成分



計算添加劑在該體系中的理論飽和含量。密封圈硅橡膠



解決建議：



降低易噴助劑的加量。



替換為低噴型品種（如高分散ZnO、預分散硫黃）。



對于無可替代添加劑，可搭配“吸收劑”或母膠分散。



2. 分散不良 → 局部濃度異常偏高



典型表現(xiàn)：表面結(jié)塊不均勻，有時呈斑點、條紋狀。橡膠氣墊圈



排查要點：



復查密煉階段投料順序。



檢查是否使用了預混料或稀釋。



檢查小料混合時間是否足夠。



解決建議：



所有粉狀助劑建議先與軟化劑預分散后再投。



提前混合小料不少于5分鐘。



建立“粉體分散圖譜”對比批次質(zhì)量。廣東廠家定制汽車橡膠硅膠配件



3. 原料含水 → 易析出或反應釋放



典型表現(xiàn)：膠片噴霜伴隨氣泡、表面粘稠，尤其在高濕天氣或雨季更明顯。



排查要點：



檢查白炭黑、硬脂酸是否吸潮。



用玻璃燒杯熱壓法測試原料含水。



解決建議：



烘干關(guān)鍵原料（尤其白炭黑、硫黃）。橡膠硅膠材料密封比壓



投料順序從“結(jié)構(gòu)填料→吸濕粉→液體油→助劑”。



現(xiàn)場濕度大時啟用除濕設(shè)備。



4. 密煉溫度/時間波動 → 添加劑反應不充分



典型表現(xiàn)：某一批膠料整體出現(xiàn)噴霜，且伴隨門尼波動。



排查要點：



檢查密煉曲線的溫度、能量變化。



查看投料間隔與壓料節(jié)奏是否偏差。橡膠布產(chǎn)品



解決建議：



設(shè)定分段密煉溫度窗口（如白炭黑段必須達130°C以上）。



添加劑分段投料，避開反應溫度盲區(qū)。



控制加料間隔與排氣時間，避免“溫度假熟”。



5. 配方相容性差 → 相分離導致噴出



典型表現(xiàn)：膠面出現(xiàn)“油狀顆粒”或“乳化樣白斑”，越放越嚴重。



排查要點：



多膠種體系是否未添加相容劑。橡膠彈箭墊圈



油類/樹脂是否與主膠極性沖突。



硫化體系不匹配（如使用氯化膠+普通促進劑）。



解決建議：



引入極性過渡劑（如EPDM+NR加環(huán)烷油）。儲能產(chǎn)業(yè)橡膠硅膠配件市場



油類使用前測試相容性。



改用更適配的硫化體系。東莞儲能產(chǎn)業(yè)橡膠硅膠配件源頭廠家



6. 環(huán)境變化 → 濕度、溫差誘發(fā)噴霜



典型表現(xiàn)：儲存良好，但運輸或氣候變涼時集中噴出。



排查要點：



檢查倉庫溫濕度變化。



檢查噴霜出現(xiàn)前是否經(jīng)歷溫差/降雨。



解決建議：



存放前膠料自然冷卻至常溫。彈簧儲能橡膠密封件



夏季包裝后避免立即冷藏。



運輸中加裝防潮膜/抽真空袋。新能源電池橡膠密封與塑膠件



四、如何在現(xiàn)場建立“噴霜控制標準”？





噴霜問題的解決關(guān)鍵在于識別根因、建立標準并嚴格執(zhí)行。建議將以下幾點納入品質(zhì)控制流

程：



定期檢測原料含水率：特別是吸濕性強的原料，如白炭黑、硬脂酸等。



優(yōu)化混煉工藝：確保粉狀助劑充分預分散，控制密煉溫度和時間。



評估配方相容性：引入相容劑或調(diào)整硫化體系，確保各組分協(xié)同作用。



監(jiān)控環(huán)境條件：在高濕或溫差大的環(huán)境中，采取防潮、控溫措施。



建立噴霜檢測機制：通過酒精擦拭、熱風加熱或水洗測試，快速識別噴霜類型。



嚴格控制添加劑用量：避免超量使用易噴助劑，優(yōu)先選用低噴型品種。新能源橡膠密封圈



通過以上措施，生產(chǎn)現(xiàn)場可以有效減少噴霜問題的發(fā)生，提升產(chǎn)品質(zhì)量，增強客戶滿意度。



特別聲明：內(nèi)容來源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
