磨耗值越低是否意味著橡膠越耐磨？答案并非如此簡(jiǎn)單。橡膠產(chǎn)品分類



磨耗值的高低并不能直接反映橡膠材料的真實(shí)耐磨性能。有時(shí)，磨耗值較低的橡膠在實(shí)際應(yīng)用中反而可能表現(xiàn)得不夠耐磨。本文將從磨耗值的本質(zhì)、磨損機(jī)理、影響耐磨性的關(guān)鍵因素以及實(shí)際案例等方面展開分析，揭開磨耗值與耐磨性之間的復(fù)雜關(guān)系。



一、磨耗值的本質(zhì)：為何不能簡(jiǎn)單等同于耐磨性？



1.1 磨耗值的定義



磨耗值（Abrasion Loss）是指在特定測(cè)試條件下，橡膠材料被磨損掉的體積或質(zhì)量。常見的測(cè)試方法包括：



DIN 53516 磨耗測(cè)試：測(cè)定試樣在砂輪上的體積損失。橡膠密封圈生產(chǎn)



阿克隆磨耗測(cè)試（Akron Test）：測(cè)定橡膠在旋轉(zhuǎn)砂輪上的質(zhì)量損失。



NBS 磨耗測(cè)試：對(duì)比標(biāo)準(zhǔn)橡膠的耐磨性。新能源橡膠密封圈 保修期



通常，磨耗值低意味著材料在測(cè)試條件下的質(zhì)量或體積損失較少，因此被認(rèn)為更“耐磨”。

然而，這種結(jié)論僅在特定測(cè)試環(huán)境下成立，實(shí)際應(yīng)用中情況可能完全不同。食用型密封橡膠硅膠材料是什么



1.2 磨耗值的局限性



磨耗值測(cè)試僅模擬了一種特定的磨損形式，而現(xiàn)實(shí)中的橡膠制品受到的磨損機(jī)理更為復(fù)雜。例如：



輪胎：在公路上行駛時(shí)，受到疲勞磨損、磨粒磨損、切割磨損等共同作用。



傳送帶：在輸送礦石時(shí)，受到?jīng)_擊磨損、滑動(dòng)磨損和撕裂作用。硅膠橡膠墊圈



鞋底橡膠：在不同地面上，受到摩擦、剪切和沖擊的綜合影響。



因此，即使某種橡膠在 DIN 測(cè)試中磨耗值低，但在實(shí)際應(yīng)用中仍可能因裂紋擴(kuò)展、剝離等因素導(dǎo)致更快磨損，反而不耐用。橡膠密封圈廠家



二、影響橡膠耐磨性的核心因素



橡膠的耐磨性不僅取決于磨耗值，還受到以下多個(gè)因素的綜合影響：



2.1 物理力學(xué)性能



硬度（Hardness）：硬度較高的橡膠通常抗磨性更好，但過硬可能導(dǎo)致裂紋擴(kuò)展加速。例如，汽車輪胎的胎面橡膠需要適當(dāng)硬度，以避免過快磨損。橡膠平墊圈



回彈性（Resilience）：高回彈性可以減少能量損失，降低摩擦生熱，從而減少磨損。運(yùn)動(dòng)鞋底一般采用高回彈橡膠，以提高耐磨性。



撕裂強(qiáng)度（Tear Resistance）：如果撕裂強(qiáng)度低，橡膠容易因微小裂紋擴(kuò)展而加速磨損。例如，某些低磨耗值的橡膠在惡劣路面上易出現(xiàn)大面積剝離。新能源電池橡膠密封圈



2.2 橡膠的配方與交聯(lián)結(jié)構(gòu)



交聯(lián)密度（Crosslink Density）：高交聯(lián)密度可以提高耐磨性，但過高可能降低韌性，使材料更脆，容易出現(xiàn)疲勞裂紋。



填料類型和用量（Fillers）：



高結(jié)構(gòu)炭黑（如 N330、N220）可提高耐磨性。汽車減震橡膠硅膠配件定制廠家



白炭黑可改善濕地抓地力，但過量可能導(dǎo)致耐磨性下降。



硬質(zhì)填料（如氧化鋅、陶瓷粉）能提高耐磨性，但過量可能降低動(dòng)態(tài)性能。二橡膠產(chǎn)品



2.3 磨損機(jī)理



橡膠的磨損主要受以下幾種機(jī)理影響：



黏著磨損（Adhesive Wear）：橡膠與地面相互作用時(shí)，表面微觀區(qū)域發(fā)生微小撕裂，形成材料剝離。



磨粒磨損（Abrasive Wear）：由于地面粗糙顆粒對(duì)橡膠的犁削作用，導(dǎo)致材料脫落。



疲勞磨損（Fatigue Wear）：橡膠長(zhǎng)時(shí)間受周期性應(yīng)力作用，內(nèi)部裂紋逐漸擴(kuò)展，最終導(dǎo)致材料破壞。



切割磨損（Cutting Wear）：在砂石、玻璃等尖銳物質(zhì)的作用下，橡膠表面被切割出裂紋，進(jìn)而加速磨損。常用密封橡膠硅膠材料密封



單一的磨耗值測(cè)試無法反映所有這些磨損機(jī)理，因此磨耗值低不一定意味著更耐磨。



三、實(shí)際案例分析



案例 1：兩種輪胎橡膠的對(duì)比



實(shí)驗(yàn)對(duì)比兩種輪胎胎面配方：



配方 A：高交聯(lián)密度 + 高硬度炭黑填充



配方 B：低交聯(lián)密度 + 柔性增塑劑



DIN 磨耗測(cè)試結(jié)果：



配方 A：磨耗值 = 85 mm³（較低）



配方 B：磨耗值 = 120 mm³（較高）



實(shí)際道路測(cè)試：



配方 A 在光滑瀝青路面上耐磨性好。橡膠產(chǎn)品公差



配方 B 在粗糙水泥路面上更耐用（因裂紋抗擴(kuò)展能力更強(qiáng)）。



結(jié)論：雖然配方 A 的磨耗值更低，但在實(shí)際使用中可能不如配方 B 適用于某些路面環(huán)境。新能源電池橡膠密封圖片價(jià)格



案例 2：傳送帶橡膠的磨損



A 型橡膠：采用高硬度、低回彈性填料體系，DIN 磨耗值低。



B 型橡膠：采用適中硬度、增強(qiáng)抗撕裂性的配方。



結(jié)果：



A 型橡膠在輕負(fù)載工況下耐磨。



B 型橡膠在高沖擊、重載輸送帶中更耐用（因抗裂紋擴(kuò)展能力更強(qiáng)）。



四、如何正確評(píng)估橡膠的耐磨性？

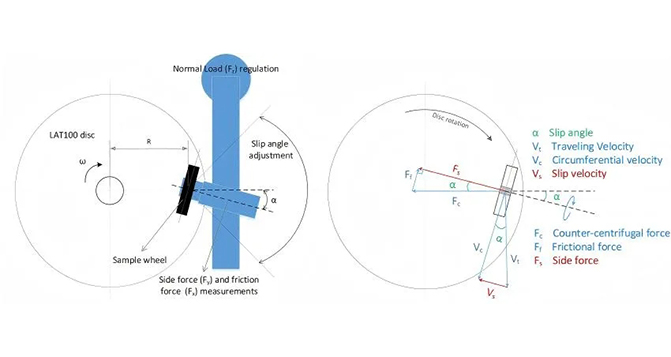

4.1 結(jié)合多種磨耗測(cè)試



DIN 磨耗測(cè)試：評(píng)估標(biāo)準(zhǔn)磨損情況。



阿克隆測(cè)試：模擬動(dòng)態(tài)摩擦環(huán)境。



疲勞磨損測(cè)試：評(píng)估裂紋擴(kuò)展。



NBS 磨耗測(cè)試：用于鞋底、工業(yè)輪等。環(huán)保橡膠密封圈



4.2 結(jié)合實(shí)際應(yīng)用場(chǎng)景



輪胎橡膠：需同時(shí)考慮磨耗值、撕裂強(qiáng)度和濕地抓地力。

傳送帶：需關(guān)注抗沖擊、抗裂紋擴(kuò)展能力。



鞋底橡膠：應(yīng)結(jié)合不同地面環(huán)境進(jìn)行測(cè)試。橡膠減震墊圈



4.3 通過優(yōu)化配方提升耐磨性



選擇合適的橡膠基體（如 NR + BR 共混）。



適當(dāng)調(diào)整交聯(lián)密度（提高耐久性）。



采用高結(jié)構(gòu)炭黑或納米填料（增強(qiáng)耐磨性）。



改善動(dòng)態(tài)性能（提高彈性、降低生熱）。丁晴橡膠密封圈



總結(jié)：磨耗值低 ≠ 橡膠更耐磨。橡膠的耐磨性取決于綜合因素，包括磨損機(jī)理、材料配方、實(shí)際應(yīng)用環(huán)境等。實(shí)驗(yàn)室磨耗測(cè)試僅能反映特定條件下的磨損情況，而不能全面預(yù)測(cè)橡膠在實(shí)際工況中的表現(xiàn)。因此，在評(píng)估橡膠的耐磨性時(shí)，應(yīng)結(jié)合多種測(cè)試方法和實(shí)際應(yīng)用環(huán)境，以獲得更科學(xué)準(zhǔn)確的結(jié)論。橡膠硅膠材料密封比壓





特別聲明：內(nèi)容來源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
