膠料硬度調(diào)整策略



一、生膠體系調(diào)整



橡塑并用：采用高苯乙烯或PVC/NBR合金與橡膠并用，是提升硬度的常用方法。

更換膠種：雖然較少使用，但選擇不同牌號的膠種也能在一定程度上調(diào)整硬度。丁睛橡膠密封圈





二、硫化促進體系優(yōu)化



增加硫化劑：通過加大硫化劑（如硫磺）的用量，提高交聯(lián)密度，從而增強硬度。在再生橡膠制品生產(chǎn)中，保持其他材料不變，適量增加硫磺（每100份膠，硫磺最高用量可達4～5份）可提升硬度。東莞廚房衛(wèi)浴電器橡膠硅膠配件源頭廠家

添加樹脂：在橡膠制品制造過程中加入樹脂，同樣能增加硬度。

二次硫化：對部分產(chǎn)品進行二次硫化處理，可進一步增加交聯(lián)程度，提高硬度。



三、補強填充體系調(diào)整



添加炭黑：炭黑作為填充劑，能顯著影響橡膠制品的硬度。廚房電器硅橡膠品牌

更換炭黑品種：在含膠率不變的情況下，更換炭黑品種也能大幅提升硬度。

添加膠粉：膠粉的加入能顯著提高硬度，但主要適用于模壓制品。專業(yè)定制廚房衛(wèi)浴電器橡膠硅膠配件廠家



四、增塑軟化體系調(diào)整



減少橡膠油用量：橡膠油具有軟化作用，減少其用量相當于減弱了橡膠制品的軟化效果，從而提高了硬度。東莞廚房電器硅橡膠

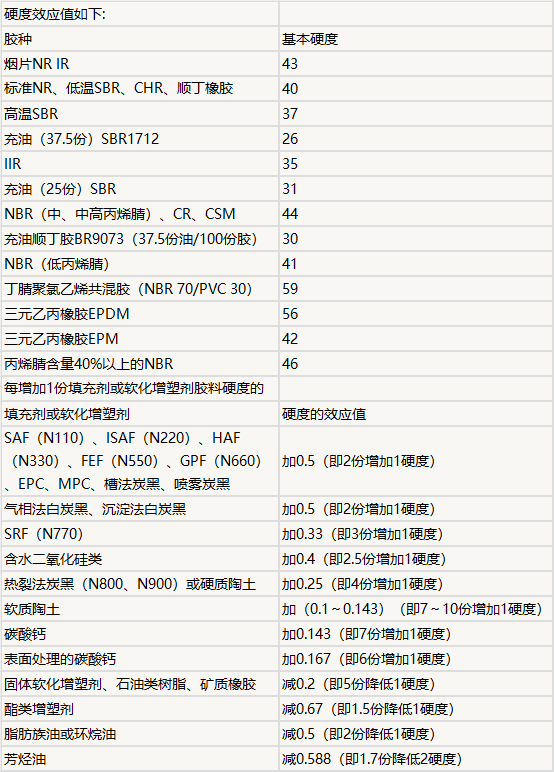

各類橡膠基礎(chǔ)硬度及硬度變化



NR、低溫SBR、CIIR：基礎(chǔ)硬度為40

充油（25phr）SBR：基礎(chǔ)硬度為31

高溫SBR：基礎(chǔ)硬度為37

充油（37.5phr）SBR：基礎(chǔ)硬度為26

IIR：基礎(chǔ)硬度為35

NBR、CR、CSM：基礎(chǔ)硬度為44

丙烯腈含量40%以上的NBR：基礎(chǔ)硬度為46

在上述基礎(chǔ)膠料中，每增加1份填充劑或軟化劑，硬度值的變化如下：



FEF、HAF、EPC：+0.5

ISAF：+2.5

SAF、氣相法白碳黑：+2.5

SRF：+0.33

含水二氧化硅類：+0.4

熱裂法碳黑或硬質(zhì)陶土：+0.25

碳酸鈣：+0.167

表面處理的碳酸鈣：+0.142

礦質(zhì)橡膠：-0.2

脂類增塑劑：-0.67

脂肪族油或環(huán)烷油：-0.5

芳烴油：-0.588

硬度估算方法



硬度估算值 = 橡膠基礎(chǔ)硬度 + 填料（或軟化油）用量 × 硬度效應(yīng)值（填料或軟化劑）

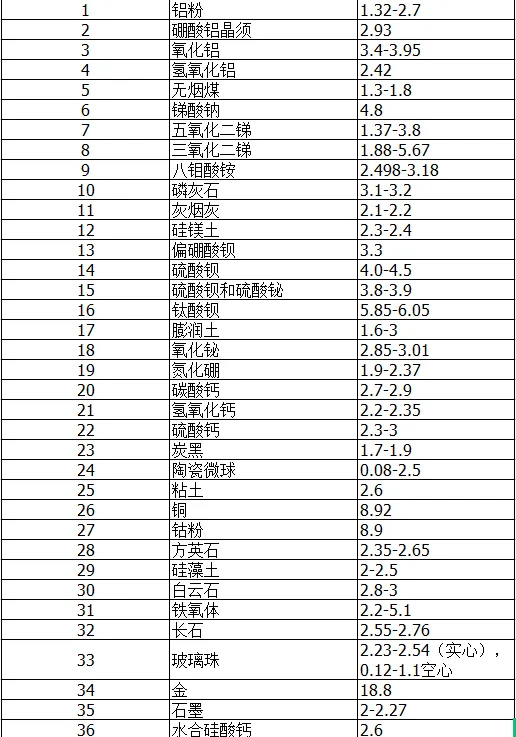

橡膠常用助劑比重表1





橡膠常用助劑比重表2





五、常見助劑密度



煙片、白皺片：0.98g/cm³

硬脂酸：0.84g/cm³

白蠟：0.9g/cm³

松香：1.1g/cm³

瀝青：1.1g/cm³

精制瀝青：1.04g/cm³

松焦油：1.04g/cm³

黑油膏：1.08g/cm³

白油膏：1.01g/cm³

凡士林：0.88g/cm³

碳酸鈣：2.62g/cm³

碳酸鎂：2g/cm³

陶土：2.6g/cm³

石棉粉：2.5g/cm³

鋅鋇白：4.15g/cm³

硫酸鋇：4.35g/cm³

云母粉：3g/cm³

滑石粉：2.98g/cm³

白艷華：2g/cm³

硬質(zhì)碳黑：1.8g/cm³

硫磺：2.07g/cm³



硫化劑密度



硫黃粉：1.96-2.07g/cm³

VA-7：1.42-1.47g/cm³

DCP：1.082g/cm³

MOCA：1.39g/cm³

TDI：1.224g/cm³

TODI：1.197g/cm³

DMMDI：1.2g/cm³

PAPI：1.2g/cm³

DADI：1.2g/cm³

（注：硫化劑種類較多，此處僅列舉部分常見硫化劑）



促進劑密度



SDC：1.30-1.37g/cm³

TP：1.09g/cm³

SPD：1.42g/cm³

CDD：1.70-1.78g/cm³

PZ（ZDMC）：1.65-1.74g/cm³

EZ（ZDC）：1.45-1.51g/cm³

BZ：1.18-1.24g/cm³

DBZ：1.14g/cm³

ZPD：1.55g/cm³

ZMPD：1.55-1.60g/cm³

（注：促進劑種類繁多，此處僅列舉部分常見促進劑）



活性劑密度



氧化鋅：5.6g/cm³

碳酸鋅：4.42g/cm³

氧化鎂：3.20-3.23g/cm³

碳酸鎂：2.19g/cm³

氫氧化鈣：2.24g/cm³

一氧化鉛：9.1-9.7g/cm³

四氧化三鉛：8.3-9.2g/cm³

堿式碳酸鉛：6.5-6.8g/cm³

硬脂酸：0.9g/cm³

（注：此處硬脂酸也作為活性劑列出，但通常也作為助劑使用）廚房電器橡膠圈開裂



防老劑密度



AH：1.15-1.16g/cm³

AP：0.98g/cm³

AA：1.15g/cm³

BA：1.00-1.04g/cm³

RD：1.05g/cm³

（注：防老劑種類繁多，此處僅列舉部分常見防老劑）衛(wèi)浴橡膠件生產(chǎn)



增塑劑密度



機械油：0.91-0.93g/cm³

工業(yè)凡士林：0.88-0.89g/cm³

石蠟：0.9g/cm³

微晶石蠟：0.89-0.94g/cm³

石油瀝青：1.0-1.15g/cm³

固體古馬隆：1.05-1.10g/cm³

松焦油：1.01-1.06g/cm³

DBP：1.045g/cm³

DOP：0.986g/cm³

（注：增塑劑種類較多，此處僅列舉部分常見增塑劑）衛(wèi)浴橡膠墊圈圖片高清





特別聲明：內(nèi)容來源 橡膠技術(shù)網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
