NBR（丁腈橡膠），憑借其卓越的耐油與耐熱特性，在密封件領(lǐng)域得到了廣泛應(yīng)用。然而，其耐磨性能的相對(duì)欠缺，限制了在高磨損環(huán)境中的應(yīng)用潛力。為了改善NBR密封件的耐磨性，需從配方優(yōu)化、加工工藝的改進(jìn)以及使用環(huán)境的調(diào)整等多方面入手，以下是對(duì)這些方面的詳細(xì)探討，輔以具體數(shù)據(jù)以增強(qiáng)說明的清晰度。橡膠產(chǎn)品有哪些



一、NBR材料的基本特性及耐磨性不足解析

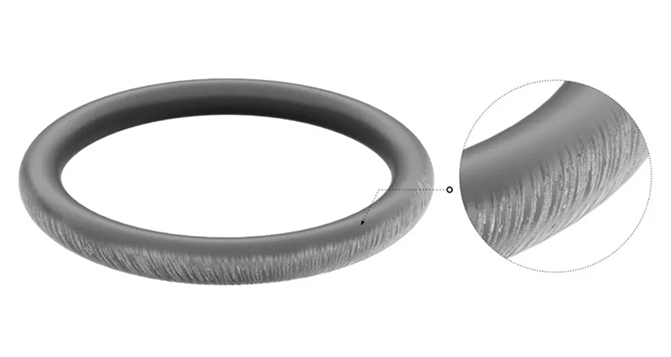

NBR密封件因出色的抗油、耐熱性能，廣泛應(yīng)用于汽車、工程機(jī)械及液壓設(shè)備等領(lǐng)域。但在高摩擦或高負(fù)荷條件下，NBR的相對(duì)低硬度和彈性模量導(dǎo)致其耐磨性不足。NBR橡膠的磨損主要體現(xiàn)為體積減少和表面損耗，受硬度、彈性、耐熱性和填料種類等多種因素影響。因此，增強(qiáng)NBR密封件的耐磨性需從分子結(jié)構(gòu)、填料配比、增塑劑選擇及加工工藝等多角度綜合考慮。硅橡膠墊圈



二、配方優(yōu)化策略——強(qiáng)化NBR密封件的耐磨性能



增加耐磨填料比例



炭黑：作為增強(qiáng)橡膠耐磨性的關(guān)鍵填料，細(xì)粒徑、高結(jié)構(gòu)的炭黑能有效提升橡膠硬度和耐磨性。研究顯示，當(dāng)炭黑N330添加量達(dá)到30份時(shí)，NBR的耐磨性顯著提高，磨損量降低約15%。密封橡膠硅膠橡膠硅膠材料



二氧化硅：不僅能增強(qiáng)橡膠的抗拉伸強(qiáng)度，還能提升耐磨性。實(shí)驗(yàn)數(shù)據(jù)表明，添加15份二氧化硅，NBR的耐磨性提升約12%。螺絲橡膠墊圈



引入納米材料



納米氧化鋁：適量添加（如3份）能大幅提升NBR的耐磨性（約25%）和拉伸強(qiáng)度，但過多添加會(huì)降低密封件的柔韌性。



納米碳酸鈣：添加5份納米碳酸鈣可使橡膠磨損量減少約10%，在實(shí)際應(yīng)用中效果顯著。



優(yōu)化硫化體系



結(jié)合硫磺硫化和過氧化物硫化體系，可在保證耐磨性的同時(shí)提升耐熱性。實(shí)驗(yàn)顯示，采用2.5份硫磺和0.8份過氧化物復(fù)合硫化時(shí)，NBR密封件的耐磨性提升約18%，高溫穩(wěn)定性增強(qiáng)。



使用交聯(lián)劑



如雙酚A等交聯(lián)劑能增加橡膠的分子交聯(lián)密度，提升耐磨性。實(shí)驗(yàn)表明，添加2份雙酚A后，NBR的耐磨性能提高約20%。汽車減震橡膠硅膠配件定制廠家



三、工藝優(yōu)化措施——提升NBR密封件的耐磨性



增強(qiáng)混煉均勻性



提高混煉溫度和延長(zhǎng)混煉時(shí)間可使填料分布更均勻，增強(qiáng)橡膠結(jié)構(gòu)強(qiáng)度，從而提升耐磨性。實(shí)驗(yàn)數(shù)據(jù)顯示，混煉溫度提升至145℃、時(shí)間延長(zhǎng)至15分鐘時(shí)，耐磨性提高約10%。專業(yè)定制汽車橡膠硅膠配件廠家



精確控制硫化條件



硫化溫度和時(shí)間對(duì)橡膠物理性能至關(guān)重要。高溫快速硫化雖能提高效率，但可能導(dǎo)致內(nèi)部氣泡形成。實(shí)驗(yàn)表明，硫化溫度控制在150℃、時(shí)間為12分鐘時(shí)，耐磨性提升約15%，且密封性能不受影響。



表面處理技術(shù)



如等離子表面處理、激光雕刻和噴砂處理等，可在NBR表面形成保護(hù)層，增強(qiáng)耐磨性。研究表明，等離子表面處理后的NBR密封件耐磨性提升約20%，表面硬度和抗刮性顯著提高。新能源電池橡膠密封測(cè)試標(biāo)準(zhǔn)



四、優(yōu)化使用環(huán)境——延長(zhǎng)NBR密封件壽命



降低摩擦



通過優(yōu)化密封件設(shè)計(jì)、使用潤(rùn)滑油等方式減少摩擦力，可有效降低磨損。



控制工作環(huán)境



高溫、高濕環(huán)境會(huì)加速NBR老化，降低耐磨性。建議工作溫度不超過100℃，濕度保持在50%以下。新能源電池橡膠密封測(cè)試視頻



定期維護(hù)



定期檢查密封件磨損情況，并進(jìn)行維護(hù)或更換，確保設(shè)備穩(wěn)定運(yùn)行。研究表明，每半年檢查一次可顯著延長(zhǎng)使用壽命。再生橡膠產(chǎn)品





特別聲明：內(nèi)容來源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
