了解連接器

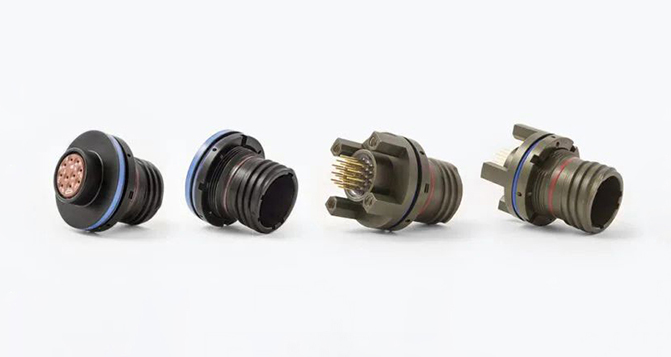

鎖緊螺母連接器具有鎖緊螺母（六角螺母），可擰到圓形連接器的螺紋上以安裝并固定電氣連接。鎖緊螺母連接器用于在擁擠的面板、墻壁或盒子中節省空間。它們還提高了穩定性，使其成為航空、軍事設備、電信設施和工業面板等高振動環境應用的理想選擇。橡膠墊圈

將鎖緊螺母連接器插入面板的背面，并將鎖緊螺母擰到前面，以防止連接器從孔中掉落并迷失在面板后面。鎖緊螺母插座是圓形的，一側平坦，以防止連接器旋轉。鎖緊螺母的使用通常可以通過手動擰緊（無需工具或螺釘）來完成，使安裝快速、簡單和安全。

這種類型的連接起源于 1900 年代中期的軍事和航空航天電子設備，通常用于飛機、航天器和軍用地面車輛擁擠的儀表板，其中與儀表顯示器的電子連接位于屏幕后面。

盡管這是一種傳統的連接器形式，但供應商仍在繼續改進其鎖緊螺母產品，以滿足現代要求，例如減少 SWaP。該格式也被引入到較新的互連中，例如射頻和同軸電纜產品。橡膠產品加硫

設計說明

01

/ 標準化 /

鎖緊螺母機構用于許多標準化的圓形產品，包括 MIL 規格產品（如 D-38999）和射頻產品（如 SMA、LC、ST、SC 和 MTO/MTP 連接器）。

02

/ 安裝類型 /

根據類型和應用場所，一般為面板安裝。

面板安裝通常將設備和線路隱藏在墻壁或天花板內，使整個空間更加整潔美觀。也可以有效地防止意外觸電和火災等事故的發生，具有安全可靠的優點。面板安裝的設備和線路都集中在易于維修的地方，方便后期維護和更換。新能源電池的橡膠密封墊板

03

/ 材料規格 /

鎖緊螺母插座是一種常見的電氣連接器，通常由兩部分組成：一部分是帶有螺紋的金屬螺母，另一部分是塑料或金屬材料的插座。螺母可以通過旋緊或松開來控制電路的接通或斷開。綜合考慮多個因素，以確保其性能穩定、安全可靠、經濟實用。

04

/ 物理性質 /

在雙鎖形式中，主螺母和次螺母分別緊緊地環繞和擰緊在連接器上，這樣可以形成更加堅固和安全的連接。這種設計可以增強連接器的機械強度和穩定性，防止連接器松動或脫落。

對于需要暴露于環境壓力的應用，為了進一步提高連接器的密封性能，通常會采用密封圈或涂層等附加的密封措施。密封圈可以緊密地貼合在連接器上，防止液體和氣體泄漏；涂層則可以起到防腐蝕、防水、防塵等作用，保護連接器不受環境因素的影響。

05

/ 環境特性 /

鎖緊螺母連接器由于其緊密的連接和良好的密封性能，常常被用于需要高密封性的應用中。其集成的O形圈密封件能夠提供更加安全和可靠的密封機制，有效防止液體和氣體的泄漏。同時，隔板式附件的設計可以進一步減少潛在的入口點，增強連接器的密封性能。高壓儲能插頭橡膠密封圈

這種設計使得鎖緊螺母連接器成為密封應用的良好選擇，特別是在需要高度可靠和安全密封的場合。

06

/ 電氣特性 /

電壓 AC/DC

額定電流 7.5 安培
